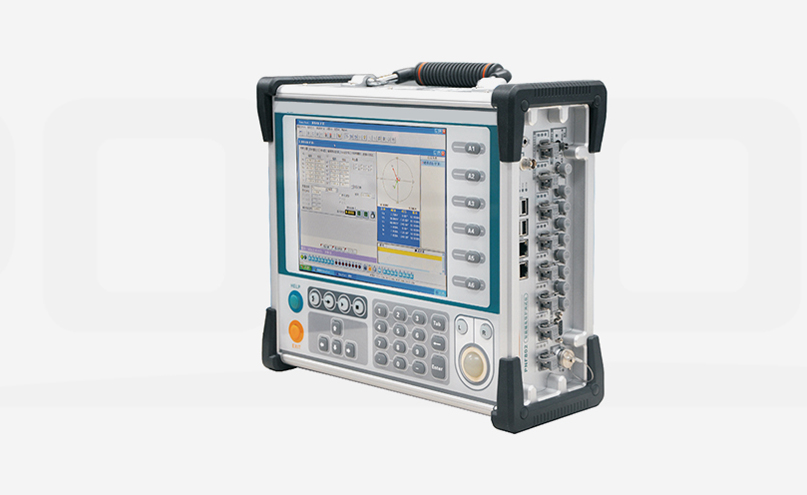

KVJB-2200微機繼電保護測試儀

一、適用范圍：
能夠對測控裝置及變電站監控系統的基本誤差，同期功能，SOE分辨率，遙測、遙信、遙調、遙控功能，雪崩試驗 等項目進行測試。
二、功能特點：

• 基本誤差校驗;
• 影響量校驗;
• 同期功能測試;
• 監控系統功能和性能測試;
• SOE分辨率測試;
• 遙信、遙測、遙控響應時間測試;
• 遙調功能測試;
• 系統雪崩測試;
• 電能累計量的采集和顯示測試;
• 事故情況下監控系統性能測試;
• 變送器自動閉環試驗;
• 實負荷測試

三、技術特點：
1.國內獨創直接輸出式電壓和電流功率源，響應時間快，穩定性高，波形質量優異，擴展性強；
2.最多支持64路開出量擴展功能，能夠以手動或自動方式完成綜自系統各種功能復雜的SOE測試；

四、技術指標：
交流輸出
三相交流電流Ia、Ib、Ic；各相輸出幅值、相位獨立調節；
量程：1A、5A；調節范圍：（0-120）%RG；
RG表示量限，下同調節細度：0.005%RG；
準確度：0.03%RD +0.02%RG；RD表示讀數
下同穩定度：≤±0.01%/2min；
最大輸出功率：30VA/相；
失真度：≤0.1%
四相交流電壓Ua、Ub、Uc、Uz；各相輸出幅值、相位獨立調節；
量程：57.7V、100V、220V，250 V；
調節范圍：（0-120）%RG；
調節細度：0.005%RG；
準確度：0.03%RD +0.02%RG；RD表示讀數穩定度：≤±0.01%/2min；
最大輸出功率：30VA/相
失真度：≤0.1%
交流頻率調節范圍：45Hz～65Hz；
調節細度：0.001 Hz；
準確度：≤±0.001Hz；
穩定度：≤±0.0005 Hz /2min
交流相位輸出范圍：0°～359.99°；
分辨率：0.01°；
準確度：≤±0.05°；
穩定度：≤±0.01°/2min
功率因數功率因數調節范圍：1L～0～1C；
準確度：≤±0.05%；
穩定度：≤±0.0001/2min
有功功率、無功功率準確度：≤±0.05%RG；（功率因素0.5～1時）
穩定度：≤±0.01%/2min
諧波諧波次數：2～31次；
諧波含量：0～40%；
諧波相位：0°～359.99°

直流輸出
直流電流Idc輸出范圍：1 mA、10 mA 、20mA；
調節范圍：（0-120）%RG
調節細度：0.1μA；
準確度：≤±0.05%RG
穩定度：≤±0.01%/2min；
輸出功率： 0.2W；
紋波含量：≤0.5%
直流電壓（Udc1）
輸出范圍： 75mV、1V、10V；
調節范圍：（0-120）%RG
調節細度：0.1mV；
準確度：≤±0.05%RG
穩定度：≤±0.01%/2min；
輸出功率：1W；
紋波含量：≤0.5%
直流電壓(Ua/Ub)
輸出范圍： 100V、300V、600V；
調節范圍：（0-120）%RG
調節細度：1mV；
準確度：≤±0.05%RG
穩定度：≤±0.05%/2min；
最大輸出功率：30W；
最大負載電流：100mA；
紋波含量：≤0.2%
輔助直流電源
輸出范圍：220V、110V
負載電流最大0.5A

交流測量
交流電壓測量量程：50V 、100V 、220V ；
測量范圍：(0～120%)RG；
分辨率：0.01%RG
準確度：0.05%RG
交流電流測量（電流鉗選配）
量程：5A測量范圍：(0～120%)RG
分辨率：0.05%RG
準確度：0.2%RG

直流測量
直流電流測量量程：±20mA；
測量范圍：(0～120%)RG；
分辨力：0.001%；
準確度：≤0.01%RD+0.01%RG
直流電壓測量
輸入量程：±10V；
超量程：120%；
分辨力：0.001%；
準確度：≤0.01%RD+0.01%RG

開關量
開關量輸出
（4路）在電氣上相互隔離的、可獨立設置斷開或閉合的開出量4對；
各開出量的遮斷容量不低于DC 250V，500mA；
各開出量輸出不同步時間誤差：≤0.1ms；
64路開關量輸出（需選配PMKE-64附件）可獨立設置斷開或閉合的開出量32路×2組；
各開出量的遮斷容量不低于DC 250V，150mA；
各開出量輸出不同步時間誤差：≤0.1ms；
2組48針歐式端子輸出，配2根集束型線纜：集束線纜長度3米，線纜一端為歐式連接器，與48針歐式端子對接，另一端標線號，用戶可自行接線；
提供外接開關量信號電源輸入端,支持共陰極或共陽極開入量測試
開關量輸入
在電氣上相互隔離的開入量4對，隔離電壓500V；
兼容空接點和有源接點（30V～250V直流電位）輸入，自動識別有源接點輸入極性；
最大承受輸入電壓為250V（直流）；
開入量動作時間測量誤差：≤1ms;
電能脈沖有源脈沖輸出：5V±5%電平，輸出驅動電流上拉5mA（或者下拉25mA），最大脈沖頻率5kHz;
有源脈沖輸入：兼容空接點或5V～24V電平，最大脈沖頻率5kHz;

時間同步輸入
GPS信號輸入（天線需選配）獲得數據時間（接收衛星數量大于3顆）：本地第一次開機，或位置和時間變化重開機：大于34秒小于50秒；
瞬時斷電后重開機，或位置未變重開機：＜5秒；
同步時間準確度：常規值 ＜100ns；最大值 ＜1us；
IRIG-B碼時間信號輸入輸入信號編碼規范支持IEEE C37.118-2005和IRIG STANDARD 200-04；
輸入信號類型：RS-422/RS-485（DC）；同步時間準確度： ＜150ns；同步時間準確度內部使用PPM（分脈沖）、PPS（秒脈沖）作為時間同步基準；
脈沖前沿與輸入信號源同步，時間誤差≤10ns；
開關量定時輸出時間誤差≤0.1ms；模擬量定時輸出時間誤差≤0.25ms。

通訊接口
站內B碼接口：圓形接口;
與計算機通訊接口：RJ45接口;

機械參數
全鋁合金擠壓型材，電磁兼容機箱；
尺寸：364mm×200mm×475mm(W×H×D)；
重量：17.5Kg（標配）
