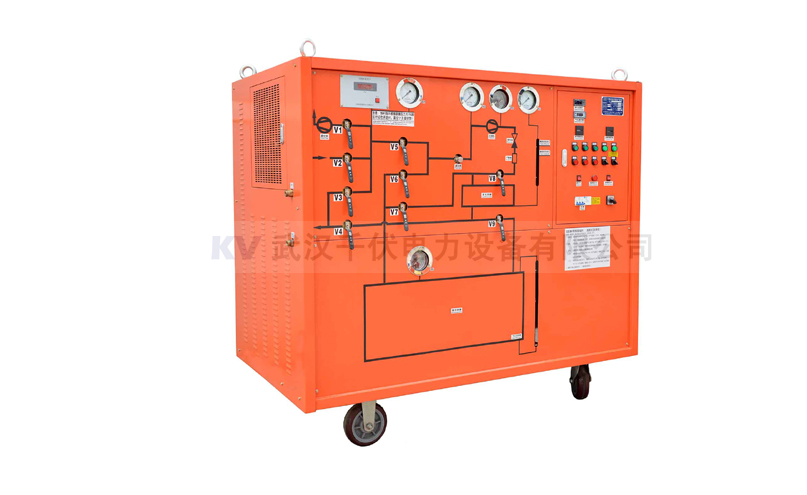

KVQH-Y液態雙容器SF6氣體回收充氣裝置
一、功能特點：
- 采用冷凍液化法設計原理，降低了系統工作壓力，升級后的制冷系統便于保養與維修添加制冷劑、方便快捷。
- 雙容器系統，SF6可液化，并可灌鋼瓶，灌裝量不小于50kg。
- 使用柱式液位計，SF6液位直觀準確顯示。液位有背光指示，清晰明了。
- 配有能自再生的干燥過濾器(無須解體)，一次回收后水分≤40PPM/V(體積比)。
- 所有球閥采用美國swagelok球閥工作原理，在原有結構基 礎上改進后徹底根除關鍵部件的微漏現象,確保真空
- 壓力兩不漏，為真空、壓力兩用的專用球閥。球閥手柄為不銹鋼手柄，不會變形。
- 同時使用成熟獨到的進口油霧過濾系統，確保油分達標，≤10PPM/W(重量比)
- 流程圖繪于操作面板，操作簡便明了。
- 電氣系統設有相序保護裝置，三相電源相序可通過開關直接調整。電氣系統同時具有缺相保護功能，可有效避
- 免真空泵的反向運轉以及所有主機的缺相運行。
- 采用風冷、移動式，可在無水源情況下使用。
- 外形尺寸�。�2000（長）×1080（寬）×1780（高）mm。
- 重量輕≤1000kg，噪聲低≤75dB(A)。
- 優質腳輪，便于移動，不傷害地面。
二、技術指標:
型 號 |
KVQH-Y-1554 |
| 型 式 |
冷凍液化,風冷,手推移動式 |
| 工作環境溫度 |
-10℃～40℃ |
| 回收 |
回收初壓力(MPa) |
0.8 |
| 回收終壓力(KPa) |
≤53 |
| 1m3容積所需時間（h/m3） |
≤0.4 |
| 充氣 |
充氣初壓力(Pa) |
≤133 |
| 充氣終壓力(MPa) |
0.8 |
| 1m3容積所需時間（h/m3） |
≤0.2 |
| 回收后SF6氣體純度 |
水分（PPM/V） |
≤40 |
| 油分（PPM/W） |
≤10 |
| 年泄漏率 |
≤0.5% |
| 裝置極限真空（Pa） |
≤10 |
| 抽真空從0.1Mpa至133Pa所需時間（h/m3） |
≤0.25 |
| 抽真空從133pa經24小時上升值（Pa） |
≤400 |
| 真 空 計 |
皮拉尼數顯真空計w |
| SF6 壓 縮 機 |
理論排氣量（m3/h） |
14.7 |
| 最高壓力（MPa） |
2.5 |
| 允許排氣壓力(MPa) |
1.96 |
| 最小允許吸氣壓力(kPa) |
53 |
| 最大允許吸氣壓力(MPa) |
0.3 |
| 最高排氣溫度(℃) |
130 |
| 功率（kW） |
3 |
| 真 空 泵 |
類別 |
國產（可選配進口真空泵）w |
| 抽氣速率（m3/h） |
54 |
| 極限真空 （Pa） |
≤6.0×10-2 |
| 功率（kW） |
2.2 |
| 貯 存 容 器 |
貯存方式 |
液態 |
| 壓力(MPa) |
3.9 |
| 液化容器容積(L) |
40 |
| 液化容器貯液量(kg) |
40 |
| 貯存容器容積（L） |
350w |
| 貯存容器貯液量(kg) |
350 |
| 干燥過濾器再生方式 |
真空加熱活化再生 |
| 液化方式 |
冷凍液化 |
| 汽化方式 |
電加熱 |
| 電 源 |
3Φ 380V/50HZ |
| 總功率 (kW) |
≤11 |
| 噪聲dB（A） |
≤75 |
| 外形尺寸(mm) |
2000×1080×1780 |
| 設備自重(kg) |
≤1000 |
|
