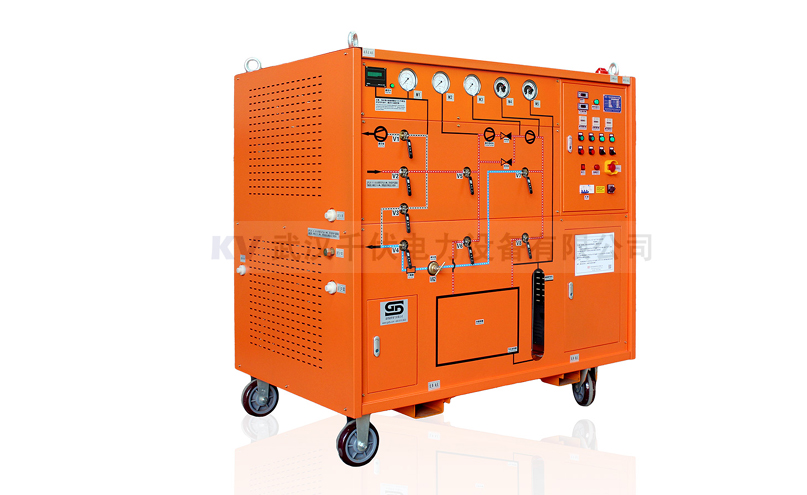

KVQH-Y-3654液態大容量單容器SF6氣體回收充氣裝置



一、功能特點:

1. 使用新突破制冷技術，在夏季高溫季節，冷凍機采用新型多級準確控制技術，完美控制制冷機柔和持續工作，制冷效率及制冷量顯著提升(在原有基礎上大幅提升75%)，大大提高了回收的效率，液化效率較以前同類產品幾乎翻倍, 不再出現制冷壓縮機跳機現象。升級后的制冷系統便于保養與維護。
2. 創新采用新型的多級自動控制系統，完美發揮真空回收機的高效率，與10m3/h真空回收機相比，回收速度提高了2-3倍。本裝置SF6回收全系統使用獨到的油霧過濾系統，完全達到行業標準。該類型設備已在開關制造企業大量使用，為我司成熟產品。
3. 所有球閥采用美國swagelok球閥工作原理，在原有結構基礎上改進后徹底根除關鍵部件的微漏現象,確保真空壓力兩不漏，為真空、壓力兩用的專用球閥。球閥手柄為不銹鋼手柄，不會變形。
4. 使用柱式液位計，SF6液位直觀準確顯示。液位有背光指示，清晰明了。
5. 配有能自再生的干燥過濾器(無須解體)，一次回收后水分≤40PPM/V(體積比)。
6. 同時使用成熟獨到的進口油霧過濾系統，確保油分達標，≤10PPM/W(重量比)。
7. 流程圖繪于操作面板，操作簡便明了。
8. 電氣系統設有相序保護裝置，三相電源相序可通過開關直接調整。電氣系統同時具有缺相保護功能，可有效避免真空泵的反向運轉以及所有主機的缺相運行。
9. 采用風冷、移動式，可在無水源情況下使用。優質腳輪，便于移動，不傷害地面。
10. 形尺寸小：2060(長)×1180（寬）×2020（高）mm。重量輕≤1200kg，噪聲低≤75dB(A)。

二、技術指標：

型       號		KVQH-Y-3654
型       式		冷凍液化,風冷,手推移動式
工作環境溫度		-10℃～40℃
回收	回收初壓力(MPa)	0.8
	回收終壓力(kPa)	≤1
	1m3容積所需時間（h/m3）	≤1
充氣	充氣初壓力(Pa)	≤133
	充氣終壓力(MPa)	0.8
	1m3容積所需時間（h/m3）	≤0.2
回收后SF6氣體純度	水分（PPM/V）	≤40
	油分（PPM/W）	≤10
	年泄漏率	≤0.5%
裝置極限真空（Pa）		≤10
抽真空從0.1MPa至133Pa所需時間（h/m3）		≤0.25
抽真空從133Pa經24小時上升值（Pa）		≤400
真 空 計		皮拉尼數顯真空計w
SF6壓縮機	理論排氣量（m3/h）	36
	最高壓力（MPa）	2.5
	允許排氣壓力(kPa)	1.96
	最小允許吸氣壓力(kPa)	53
	最大允許吸氣壓力(MPa)	0.3
	最高排氣溫度(℃)	130
	功率（kW）	7.5
真空泵	類別	國產（可選配進口真空泵）
	抽氣速率（m3/h）	54
	極限真空 （Pa）	≤6.0×10-2
	功率（kW）	2.2
貯存罐	貯存方式	液態
	壓力(MPa)	3.9
	貯存容積(L)	600
	貯液量 (kg)	600
干燥過濾器再生方式		真空加熱活化再生
液化方式		冷凍液化
汽化方式		電加熱
電源（kW）		3Φ 380V/50HZ
總功率 (kW)		≤16
噪聲dB（A）		≤75
外形尺寸		2060×1180×2020
設備自重		≤1200
