一、概述

1. 500A全自動電流發生器，采用PLC與威綸工控屏幕作為控制系統，實現的全自動大電流檢測設備。

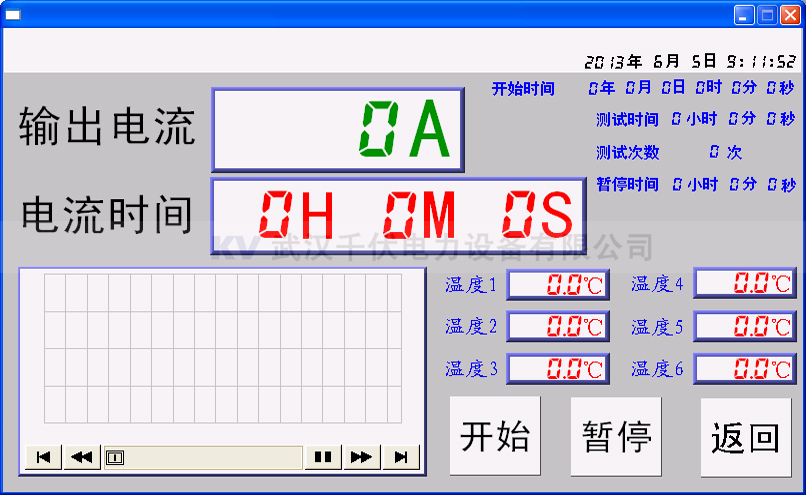

2. 該發生器能夠實現一路500A電流輸出，16路溫度采集。能夠將采集的溫度與電流使用曲線圖的方式進行顯示。

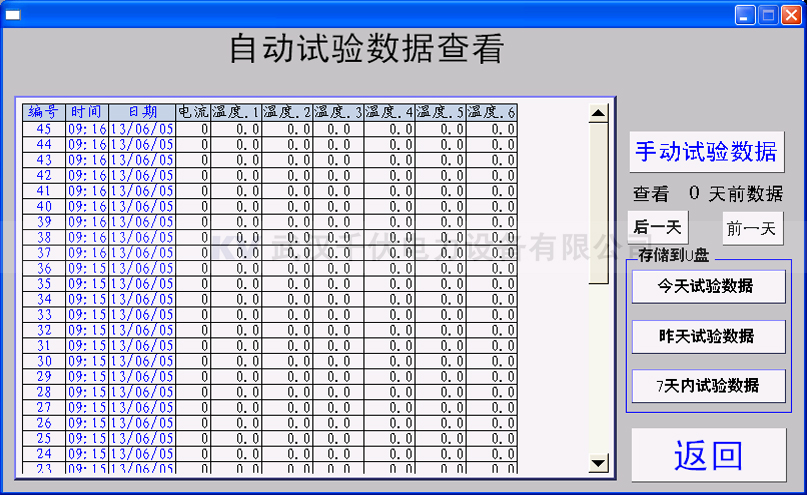

3. 并能將所采數據導出CSV文件，方便在電腦上進行分析處理。設備具有完善的保護措施，能夠實現長時間無人職守測試。
4. 主要應用于斷路器的特性測試儀，母排的溫升實驗，互感器的變比測溫等

二、功能特點

1. 電流、溫度、時間、狀態信息及提示信息等數據大屏液晶顯示，讀數清晰、直觀；
2. 全中文界面，操作簡單明了，可適應多種應用場合；
3. 全觸屏操作，操作直觀、快捷、易上手。
4. 全數字式校準方式，摒棄了陳舊的電位器調整，現場使用極為方便，精度易于控制；
5. 狀態提醒功能，引導式操作，即使在無說明書的情況下亦可熟練操控；
6. 試驗結果顯示功能，可自動判斷試驗結果（試驗通過或試驗失敗）；
7. 試驗結果聲音辨別功能，試驗通過或試驗失敗時，設備會發出不同的報警聲音，試驗人員可直接由報警聲音辨認試驗的結果；
8. 暫停功能，自動控制時，此功能可做到在任意點實現電流升/降過程的暫停，暫停時間可由試驗人員靈活掌握，方便觀察試品狀態；
9. 試驗時間可任意設定，0秒 ~ 48小時
10. 自動計時功能，自動控制時，自動開始計時，當計時時間到，顯示試驗結果，設備自動回到零位；
11. 手動計時功能，手動控制時，計時器可手動啟動，當試驗時間到，設備自動回到零位；
12. 手動控制模式，此模式類似于傳統的電動升/降方式，電流的增加/減少由按鈕控制，設備自動判斷上/下限位，有過電流保護等功能，整個試驗過程手動控制，按需操作；
13. 手動模式電流保持功能，當到達某個電流值時，按下保持按鍵，電腦自動將電流控制在當前值。
14. 帶停止/緊急按鈕，可手動復原；
15. 電流升降速度智能控制，當電流接近目標電流時，升流速度會自動減慢；
16. 數據導出功能，通過U盤可將設備數據存儲到電腦上進行進一步處理。
17. 出現過流等故障時，保護即時，準確，可靠；
18. 采用硬、軟件抗干擾技術相結合，性能穩定，抗干擾能力強，試驗中不會出現死機、黑屏、花屏等異常現象。

三、技術指標：

1. 額定容量（常用參數）：5kVA
2. 輸入電流：AC 0?～?12A
3. 輸出電壓：AC 0 ～?5V
4. 輸出電流：AC 0 ～?500A
5. 電壓測量精度：0.5 ％FS ± 3 字
6. 電流測量精度：0.5 ％FS ± 3 字
7. 計時長度：0 ～?48小時
8. 電源電壓：AC 220V ±10%,50Hz±1 Hz
