KVYDQ全自動工頻耐壓試驗裝置
一、概述： 工頻耐壓試驗是電力設備預防性試驗重要的一個項目，用以判斷設備絕緣性能是否符合運行條件。本裝置由YDQ充氣式試驗變壓器和KVYD全自動變壓器控制箱/臺組成。 二、功能特點： 電壓、電流、時間、狀態信息及提示信息等數據4.7寸大屏液晶顯示，讀數清晰、直觀； 全中文界面，操作簡單明了，可適應多種應用場合； 輕觸式按鍵操作，所有功能均可通過按鍵設定，提高了產品的安全性、可靠性； 全數字式校準方式，摒棄了陳舊的電位器調整，現場使用極為方便，精度易于控制（此功能帶密碼保護）； 按鍵直接設定試驗變壓器變比（此功能帶密碼保護），在連接不同電壓等級的試驗器時，應用靈活自如，真正做到一個控制箱可與多臺變壓器相互配套； 狀態提醒功能，全中文引導式操作，即使在無說明書的情況下亦可熟練操控； 試驗過程中，屏上有閃爍的高壓符號顯示，時刻提醒操作人員注意安全； 試驗結果顯示功能，可自動判斷試驗結果（試驗通過或試驗失敗），并能可靠記錄試品過電流、閃洛或擊穿時的電壓； 試驗結果聲音報警功能，試驗通過或試驗失敗時，設備會發出不同的報警聲音，試驗人員可直接由報警聲音辨認試驗的結果； 暫停功能，自動控制時，此功能可做到在任意點實現升壓或降壓的暫停，暫停時間可由試驗人員靈活掌握，方便觀察試品狀態； 自動計時功能，自動控制時，當電壓自動上升至設定值時，設備自動開始計時，當計時時間到，顯示試驗結果，設備自動回到零位； 手動計時功能，手動控制時，計時器可手動啟動，當耐壓時間到，設備自動回到零位（僅臺式設備有此功能）； 手動控制模式，此模式類似于傳統的電動升/降壓方式，上升/下降由按鈕控制，設備自動判斷上/下限位，有過電壓保護； 升壓速度智能控制，當電壓達到目標電壓80%時，升壓速度會自動減慢，當達到目標電壓90%時，升壓速度進一步減慢； 可選配遠程通信、門聯鎖警燈警鈴、外接分壓器校驗接口等； 采用硬、軟件抗干擾技術相結合，性能穩定，抗干擾性強。 三、技術指標： 工作電源：AC220V/380V±10% 工作頻率：50Hz±1 輸出電壓： 0~150kV（根據用戶定做） 輸出容量： 0~150kVA（根據用戶定做） 儀表電壓： 0 ～ 100V （其它范圍可定制） 輸出電壓： 0 ～ 200V/400V 電壓測量精度：1.0 %FS ±3 字 電流測量精度：1.0 %FS ±3 字 計時長度： 0-9999s（特殊模式可于長時間工作） 環境溫度：-10℃~+50℃ 環境濕度：不大于85%RH 海拔高度：<1000m 儲存溫度： -15℃ ~ +55℃
一、概述： 工頻耐壓試驗是電力設備預防性試驗重要的一個項目，用以判斷設備絕緣性能是否符合運行條件。本裝置由YDQ充氣式試驗變壓器和KVYD全自動變壓器控制箱/臺組成。 二、功能特點： 電壓、電流、時間、狀態信息及提示信息等數據4.7寸大屏液晶顯示，讀數清晰、直觀； 全中文界面，操作簡單明了，可適應多種應用場合； 輕觸式按鍵操作，所有功能均可通過按鍵設定，提高了產品的安全性、可靠性； 全數字式校準方式，摒棄了陳舊的電位器調整，現場使用極為方便，精度易于控制（此功能帶密碼保護）； 按鍵直接設定試驗變壓器變比（此功能帶密碼保護），在連接不同電壓等級的試驗器時，應用靈活自如，真正做到一個控制箱可與多臺變壓器相互配套； 狀態提醒功能，全中文引導式操作，即使在無說明書的情況下亦可熟練操控； 試驗過程中，屏上有閃爍的高壓符號顯示，時刻提醒操作人員注意安全； 試驗結果顯示功能，可自動判斷試驗結果（試驗通過或試驗失敗），并能可靠記錄試品過電流、閃洛或擊穿時的電壓； 試驗結果聲音報警功能，試驗通過或試驗失敗時，設備會發出不同的報警聲音，試驗人員可直接由報警聲音辨認試驗的結果； 暫停功能，自動控制時，此功能可做到在任意點實現升壓或降壓的暫停，暫停時間可由試驗人員靈活掌握，方便觀察試品狀態； 自動計時功能，自動控制時，當電壓自動上升至設定值時，設備自動開始計時，當計時時間到，顯示試驗結果，設備自動回到零位； 手動計時功能，手動控制時，計時器可手動啟動，當耐壓時間到，設備自動回到零位（僅臺式設備有此功能）； 手動控制模式，此模式類似于傳統的電動升/降壓方式，上升/下降由按鈕控制，設備自動判斷上/下限位，有過電壓保護； 升壓速度智能控制，當電壓達到目標電壓80%時，升壓速度會自動減慢，當達到目標電壓90%時，升壓速度進一步減慢； 可選配遠程通信、門聯鎖警燈警鈴、外接分壓器校驗接口等； 采用硬、軟件抗干擾技術相結合，性能穩定，抗干擾性強。 三、技術指標：
一、概述：

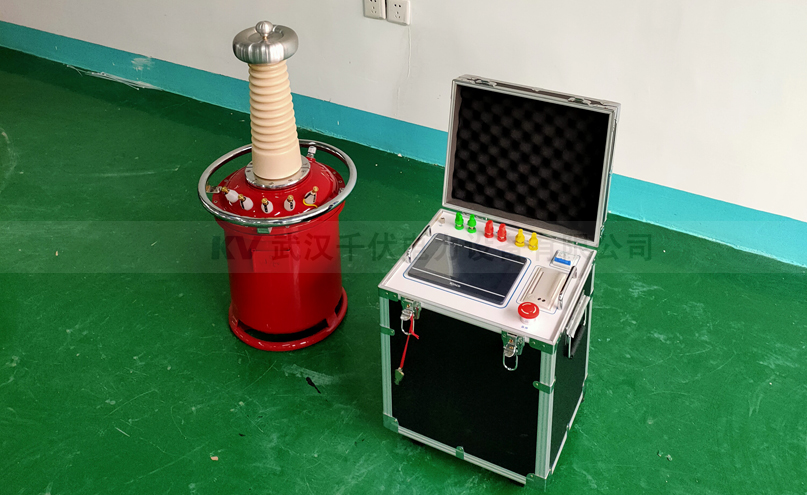

工頻耐壓試驗是電力設備預防性試驗重要的一個項目，用以判斷設備絕緣性能是否符合運行條件。本裝置由YDQ充氣式試驗變壓器和KVYD全自動變壓器控制箱/臺組成。
