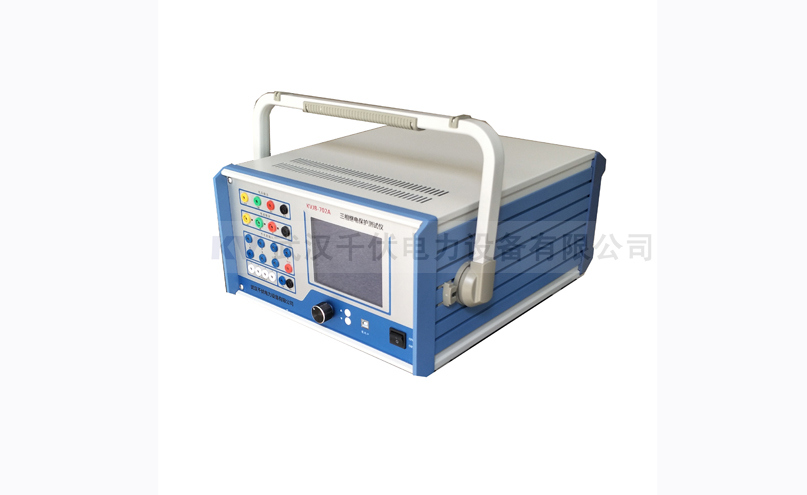

KVJB-702A繼電保護測試儀

一、功能特點：

1. 標準的4相電壓3相電流輸出：具有4相電壓3相電流輸出，可方便地進行各種組合輸出進行各種類型保護試驗。每相電壓可輸出120V，電流三并可輸出90A，第4相電壓Ux為多功能電壓項，可設為4種3U0或檢同期電壓，或任意某一電壓值的情況輸出。
2. 單機操作方便：單機由方便靈活的旋轉鼠標通過大屏幕液晶顯示屏進行操作，全部中文顯示。可完成現場大多數試驗檢定工作，可對各種繼電器及微機保護進行檢定，并可模擬各種復雜的瞬時性、永久性、轉換性故障進行整組試驗。開機即可使用，操作方便快捷。
3. 雙操作方式，聯接電腦運行：通過Windows平臺上的全套中文操作軟件，可進行各種大型復雜及自動化程度更高的校驗工作，可方便地測試及掃描各種保護定值，可實時存貯測試數據，顯示矢量圖，繪制故障波形，聯機打印報表等。
4. 軟件功能強大：可完成各種自動化程度高的大型復雜校驗工作，如三相差動試驗、廠用電快切、備自投試驗、線路保護檢同期重合閘等，能方便地測試及掃描各種保護定值，進行故障回放，實時存儲測試數據，顯示矢量圖，聯機打印報告等。
5. 開關量接點豐富：KVJB-702A為7路接點輸入和3對空接點輸出。輸入接點為空接點和0～250V電位接點兼容，可智能自動識別。輸入、輸出接點可根據用戶需要擴展。
6. 大屏幕LCD顯示屏：本機采用320×240點陣大屏幕高分辨率圖形液晶顯示屏，全部操作過程均在顯示屏上設定，操作界面和試驗結果均漢化顯示，顯示直觀清晰。
7. 自我保護：采用合理設計的散熱結構，并具有可靠完善的多種保護措施及電源軟啟動，和一定的故障自診斷及閉鎖功能。
8. 具有獨立專用直流電源輸出  裝置設有一路110V 及 220V專用可調直流電源輸出。
9. 性價比高：屬于跨專業聯合設計產品，綜合了多專業的先進科技成果。兼具大型測試儀的性能，和小型測試儀的價位，具有很高的性能價格比。

二、技術參數

1、交流電流輸出

• 輸出精度   KVJB-702A：0.5級
• 相電流輸出（有效值）     0～30A
• 三并電流輸出（有效值）   0～90A
• 相電流長時間允許工作值（有效值） 10A
• 相電流最大輸出功率               420VA
• 三并電流最大輸出時最大輸出功率   900VA
• 三并電流最大輸出時允許工作時間   10s
• 頻率范圍（基波）   20～1000Hz
• 諧波次數           1～20 次

2、直流電流輸出

• 輸出精度   0.5級
• 電流輸出   0～±10A / 每相，0～±30A / 三并
• 最大輸出負載電壓   20V

3、交流電壓輸出

• 輸出精度  KVJB- 702A：0.5級
• 相電壓輸出（有效值）    0～120V
• 線電壓輸出（有效值）    0～240V
• 相電壓/線電壓輸出功率    80VA / 100VA
• 頻率范圍（基波） 20～1000Hz
• 諧波次數         1～20次

4、直流電壓輸出

• 輸出精度   0.5級
• 相電壓輸出幅值   0～±160V
• 線電壓輸出幅值   0～±320V
• 相電壓/線電壓輸出功率   70VA / 140VA
• 開關量及時間測量

5、開關量及時間測量 ：

• 開關量輸入 7路 空接點：1～20mA，24V；電位接點接入：“0”：0～ +6V； “1”：+11 V～ +250V
• 開關量輸出  3對   DC：220V／0.2A；AC：220V／0.5A
• 時間測量  測量范圍0.1ms ～ 9999s ，測量精度0.1mS

6、體積重量 ：

• 尺寸：400×300×180mm³
• 重量：20kg
• 電源：AC 220V±10%，50Hz
• 使用溫度：-10℃ ～ +50℃
