一、概述：

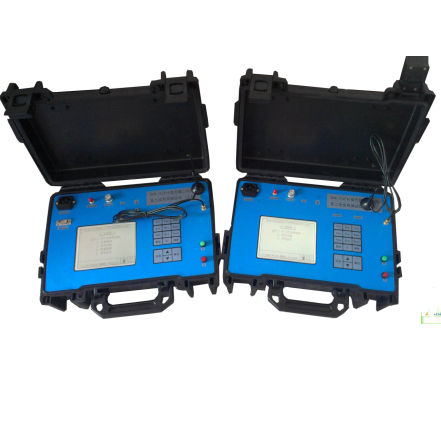

主機、從機均采用大屏幕帶背光液晶顯示屏，按鍵操作，全中文顯示，全中文操作提示，測量實現全自動化，操作便捷，主屏能同時顯示比差、角差、PT側及Wh側的電壓、壓降誤差、綜合誤差及測量日期、時間等多項數據，并且所有測量數據可同時刷新。主機和從機之間采用GPS同步，主機和從機之間采用FSK無線通訊方式傳送數據，其突出的優點是不需要在電能表端和PT端之間拉設臨時電纜，從測量原理上解決了因拉設電纜引起的電網事故，既保證了電能計量的準確性，又不影響電網的安全運行。主機具有數據存儲和查詢功能，能儲存500組測量數據,儀器斷電后,十年內數據不會丟失。主機和從機均能在無人操作數分鐘后進入屏保模式，進入屏保后一段時間內仍無任何操作，將自動關機，避免了電池電量的浪費。
二、功能特點：
- PT二次回路壓降測試：有三相三線和三相四線兩種測試模式，壓降誤差、綜合誤差自動計算。
- PT二次回路負荷在線測試 ：配上高精度鉗表，就可對電壓互感器導納負載進行測量。
- CT二次回路負荷在線測試：配上高精度鉗表，輸入CT二次電壓就可對電流互感器二次回路負荷進行在線測試。
- 備有專用的鉗表接口、小電壓輸入線，可測PT回路負載、CT回路負載，從而確定PT的負載，通過分析壓降超差的原因，給線路改造提供依據。
- 本公司獨特的超低功耗電路設計技術，使得整機可用電池供電，機內的長壽命鋰電池，一次充電后能連續工作10個小時以上，極大地方便了現場工作。
- 測量時，從機置于戶外（即PT側），主機置于戶內（即電能表側）。
- 儀器體積小，重量輕，便于現場攜帶工作。
三、技術指標
- 有效測量范圍: 比差:0.000～±3.00%;角差:0.0～±100′;壓降:0.000～4.242% ;PT負載（導納）：70mS ;CT負載（阻抗）：14.14Ω ;始端電壓范圍:(100/√3±20%)V，(100±20%)V
- 壓降準確度: 比差:±（2%*同相讀數＋2%*正交讀數±2個字）±0.02% ;角差:±（2%*同相讀數＋2%*正交讀數±2個字）±0.5′
;電壓百分表: 1級
- 負荷準確度：同相:±（3%*同相讀數＋3%*正交讀數±2個字） ;正交:±（3%*同相讀數＋3%*正交讀數±2個字）
- 功耗：小于6W
- 充電時間：小于10小時
- 放電時間：大于10小時
